Process ChartKorea Circuit is at the center of the smart world.

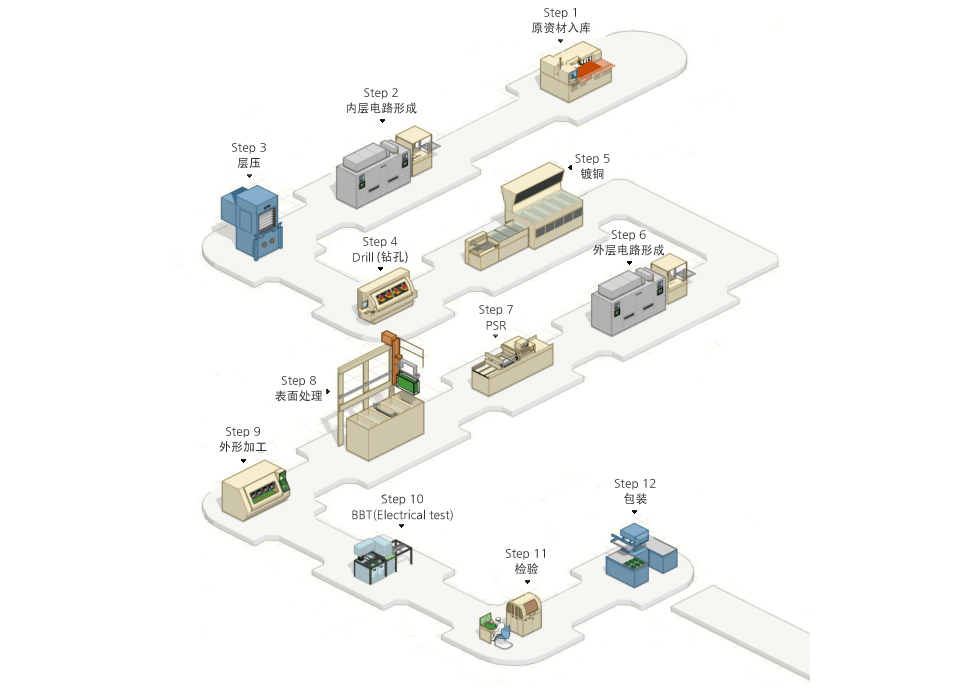

流程图

1. 原资材入库
原资材入库及入库检查后,送到各工程 。
2. 内层电路形成
蚀刻铜箔形成电路的一道工序,在内层原材料上形成电路(曝光,成像,蚀刻)
3. 层压
用热与压力对电路的内层原材料与绝缘体进行层压的一道工序。
4. Drill(钻孔)
为了允许内层和外层之间的电气性连接, 使用钻头或激光等的切割工具,加工各种孔的工程。
5. 镀铜
在产品表面与孔内镀铜,令内外层压合的一道工序。
6. 外层电路形成
蚀刻铜箔形成电路的一道工序,在镀铜处理过的Panel上形成电路(曝光,成像,蚀刻)
7. PSR
把永固油墨涂在无需焊接的位置。
8. 表面处理
为了防止氧化以及易于完成SMT,在需要处理的位置(未涂上油墨的铜箔)表面镀层。
9. 外形加工
按照客户要求的尺寸,用Bit切割加工Panel的一道工序。
10. BBT(Electrical test)
为了确认电路连接而进行电测试的一道工序。
11. 检验
用肉眼与放大镜核查产品外观与品质特性的一道工序。
12. 包装
为了出货而进行真空包装及缓冲剂包装的一道工序。
