检验 Inspection

用肉眼与放大镜核查产品外观与品质特性的一道工序。

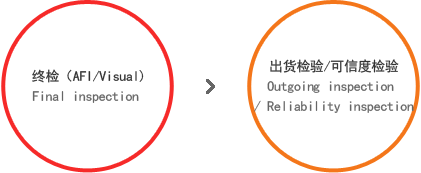

终检（AFI/Visual) (Final inspection) > 出货检验/可信度检验 (Outgoing inspection / Reliability inspection)

终检
作为一种全量检验，该工序主要用AFI（Automatic Final inspection）、肉眼或显微镜检验外观质量。
出货检验，可信度检验
使用工具检验外观尺寸、Hole size（孔尺寸）、产品厚度等项目的一道工序，填写出货报表。

工序图片（代表设备)

终检（检验设备)

  • 终检（检验设备)
设备名称
AFI （Automatic Final Inspection)
设备型号
AVIS-3600, AVIS-3600Wide
制 造 商
ATI
测试项目
自动外观检验
内 容
保证PCB Tab、Pad其他异物相关外观检验
  • 终检（检验设备)
设备名称
VRS（Verify Rework Station)
测试项目
自动外观检验
内 容
不合格产品分析

可信度设备

  • 冷热循环冲击试验箱（Thermal shock chamber / Conduction tester）
    设备名称
    冷热循环冲击试验箱（Thermal shock chamber / Conduction tester）
    用途与条件
    • 保证产品出货后，在暴露环境（温度变化-高温/低温）下的可信度（保证产品在暴露环境（温度变化）下，电阻变化的可信度)
    • -55℃(15min) ↔ 125℃(15min)
      100 ~ 1000Cycle
  • 恒温恒湿试验箱（Humidity chamber/ Ion migration tester)
    设备名称
    恒温恒湿试验箱（Humidity chamber/ Ion migration tester)
    用途与条件
    • 保证产品出货后，在暴露环境（温度/适度变化）下的可信度（保证产品在暴露环境（温度/湿度变化）下，离子迁移（绝缘电阻Drop）的可信度）
    • - 50℃ / 85% / 5V / 600hr
  • PCT (Pressure Cooker Tester)
    设备名称
    PCT (Pressure Cooker Tester)
    用途与条件
    • 在一定时间内暴露在高温/高压下，保证产品的可信度
    • 121℃ / 2atm / 8~96hr
  • Hot oil tester
    设备名称
    Hot oil tester
    用途与条件
    • 保证产品出货后，在暴露环境（温度变化-高温/低温）下的可信度
    • 260℃(10sec) ↔ 20℃(20sec) 30Cycle
  • Solder pot equipment photo
    设备名称
    Solder pot
    用途与条件
    • 产品的耐热测试与焊接测试
    • Solder热冲击：260℃ / 288℃ / 10sec, Solderability: 245℃ / 4sec
  • B-HAST (Bias Highly Accelerated Temperature And Humidity Stress Test)
    设备名称
    B-HAST (Bias Highly Accelerated Temperature And Humidity Stress Test)
    用途与条件
    • 核查产品在高加速、高温、高湿状态下的电特性，保证产品的可信度。
    • 130℃ / 85% / 96~168hr
  • SEM（Scanning Electron Microscope) & EDS（Energy Dispersive Spectroscope)
    设备名称
    SEM（Scanning Electron Microscope) & EDS（Energy Dispersive Spectroscope)
    用途与条件
    • 高倍率观测与无机物成份分析
    • X30 ~ X300,000观测 / 无机物成份分析（Au / Ni / P等)
  • FT-IR Micro scope (Fourier Transform Infrared Spectrophotometer)
    设备名称
    FT-IR Micro scope (Fourier Transform Infrared Spectrophotometer)
    用途与条件
    • 分析有机物成份 (液体 / 固体)
    • 分析有机物成份（PSR / Tape / Dry film等)
  • 金属显微镜 (Micro scope)
    设备名称
    金属显微镜 (Micro scope)
    用途与条件
    • 高倍率观测（X25 ~ X2,000） / 拍摄图片（JPG附件等） / dimension测试（长度等）
    • Micro section后观测 / 未知样品高倍率观测
  • 超光滑表面粗糙度测试仪 (Non-Contact Surface Profiler)
    设备名称
    超光滑表面粗糙度测试仪 (Non-Contact Surface Profiler)
    用途与条件
    • 光滑表面粗糙度测试（chemical前处理 / Jet scrub / CZ前处理等)
    • 垂直测量范围：0.1nm~1.0mm / 分辨率：3Å, 精确度：0.01nm
  • DSC Tg测试仪 (Differential Scanning Calorimeter)
    设备名称
    DSC Tg测试仪 (Differential Scanning Calorimeter)
    用途与条件
    • 原材料与叠层产品的玻璃态转变温度测试
    • Normal / Middle / High / Halogen free各种材料Ramp温度调节
  • TMA测试仪 (Thermo Mechanical Analyzer)
    设备名称
    TMA测试仪 (Thermo Mechanical Analyzer)
    用途与条件
    • 成品 / 原材料（Core） Delamination检验质证
    • T260 / T288
  • SAM测试仪 (Scanning Acoustic Microscope)
    设备名称
    SAM测试仪 (Scanning Acoustic Microscope)
    用途与条件
    • 成品 /半成品（测试后）/原材料气泡/ Delamination检验质证
    • Reflow后T-Scan
  • 拉伸强度测试仪 (Elongation tester)
    设备名称
    拉伸强度测试仪 (Elongation tester)
    用途与条件
    • 镀铜拉伸强度测试 / Peel strength test / Push test (Repair)
    • Width: 10mm / Peel speed: 50mm/min
  • 表面污染测试仪 (Ionic Contamination Tester)
    设备名称
    表面污染测试仪 (Ionic Contamination Tester)
    用途与条件
    • 产品表面Nacl污染度测定
    • IPA 75%/10min
  • 低电阻测试仪 (mΩ Tester)
    设备名称
    低电阻测试仪 (mΩ Tester)
    用途与条件
    • Zocus电阻测定 / LVH Coupon电阻测定等
    • mΩ ~ ㏀ （微电阻测定)
  • 绝缘电阻测试仪 (Insulation Resistance Tester) / 耐电压测试仪 (Withstand voltage tester)
    设备名称
    绝缘电阻测试仪 (Insulation Resistance Tester) / 耐电压测试仪 (Withstand voltage tester)
    用途与条件
    • 测试表面-板层绝缘电阻 / 测试表面-层板耐电压
    • 绝缘电阻：DC 100V /1000V / 30sec, 耐电压：DC 500V/1000V 30secc
  • IST (Interconnect Stress Test)
    设备名称
    IST (Interconnect Stress Test)
    用途与条件
    • 用IST Coupon，测试在热损伤下PTH, BVH, LVH寿命
    • 在150℃, 150cycle or 1000cycle 条件下进行测试
  • Porosity (硝酸蒸汽测试)
    设备名称
    Porosity (硝酸蒸汽测试)
    用途与条件
    • 分析度金属的表面 (蚀刻与否)
    • 在设定好的温度、适度条件下，在干燥器内的硝酸蒸汽中暴露1个小时
  • 盐水喷雾机
    设备名称
    盐水喷雾机
    用途与条件
    • 分析镀金属的表面 (蚀刻与否)
    • 根据喷入盐水喷雾机内的盐水，在设定好的时间内进行暴露
  • 抛光机（Polishing M/C)
    设备名称
    抛光机（Polishing M/C)
    用途与条件
    产品破坏性实验 (立式 / 卧式)
  • 干燥机 (强制循环干燥炉)
    设备名称
    干燥机 (强制循环干燥炉)
    用途与条件
    执行Baking条件（121 ~ 149℃）并干燥产品
